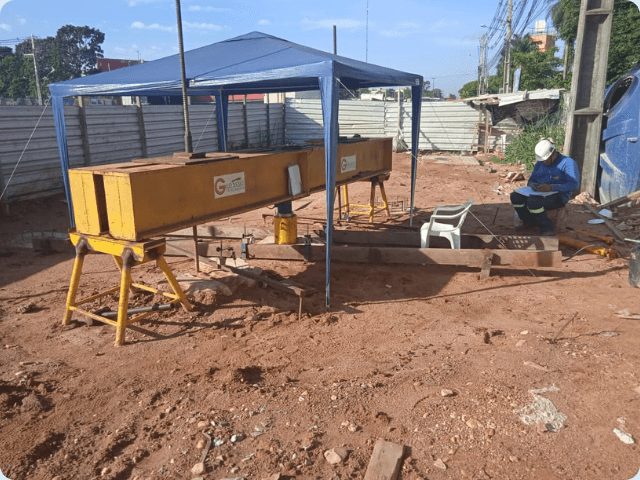

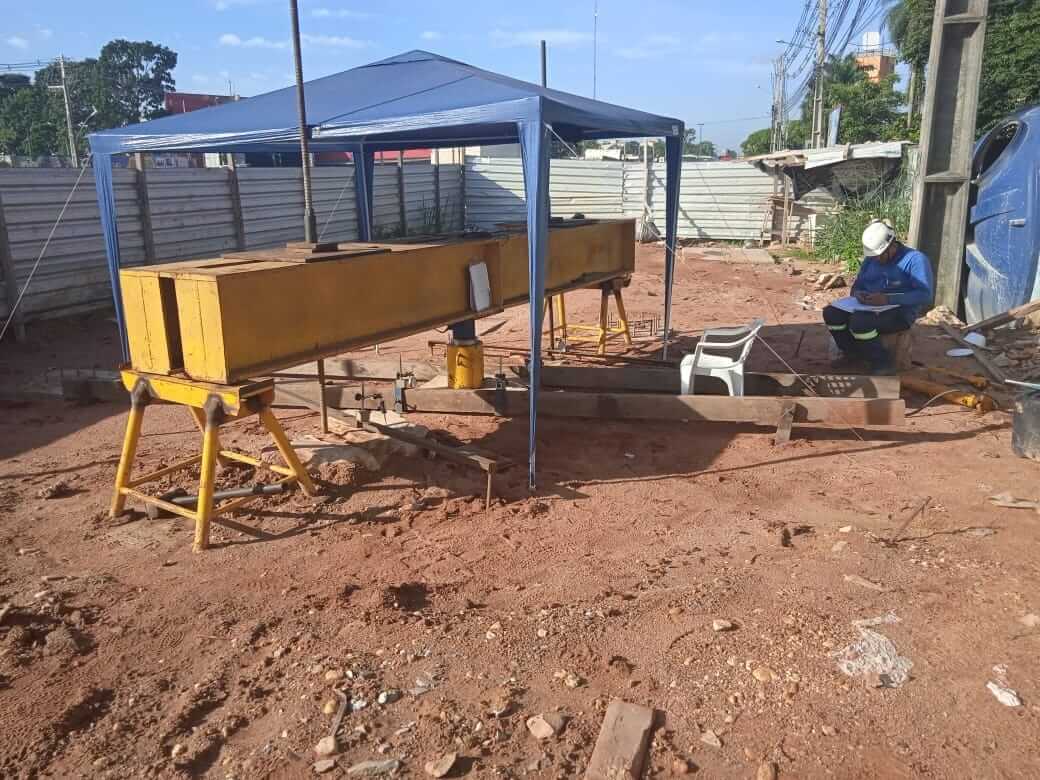

O QUE É: – A Prova de Carga Estática (PCE) é o ensaio mais confiável e normatizado para determinação da capacidade de carga de estacas, sendo referência para validação de projeto, dimensionamento de fundações e controle de qualidade de execução. Consiste na aplicação de cargas crescentes sobre uma estaca, instrumentada ou não, e no monitoramento dos seus deslocamentos ao longo do tempo. A análise do comportamento carga × recalque permite determinar a capacidade de carga admissível, o modo de ruptura (fuste/base), e a comportamento deformacional do elemento de fundação.
Procedimento Executivo:
Instalação de estaca teste com mesmo método e parâmetros das estacas de fundação;
Montagem de sistema de reação: bloco metálico ou vigas reativas ancoradas em estacas de reação;
Aplicação de carga por meio de macaco hidráulico e célula de carga calibrada;
Monitoramento dos recalques com comparadores mecânicos ou relógios digitais, apoiados em referência isenta de deslocamento (cavaletes independentes);
Cargas aplicadas em patamares sucessivos com leituras temporizadas, conforme critérios da ABNT NBR 12131/2019 e NBR 6122/2019.
Vantagens:
Método normatizado e aceito como prova definitiva de desempenho da fundação;
Permite visualizar o comportamento real da estaca no solo;
Fornece base técnica sólida para revisões de projeto ou reengenharia;
Fundamenta o fator de segurança global aplicado na fundação.
Finalidade do Ensaio:
Determinar a capacidade de carga última e admissível da estaca;
Avaliar o comportamento deformacional (rigidez, recalque, fluência);
Validar parâmetros geotécnicos adotados no projeto executivo;
Controlar qualidade e desempenho da fundação;
Fornecer dados para calibração de ensaios dinâmicos (PDA);
Avaliar influência do solo de apoio (resistência de base e atrito lateral).

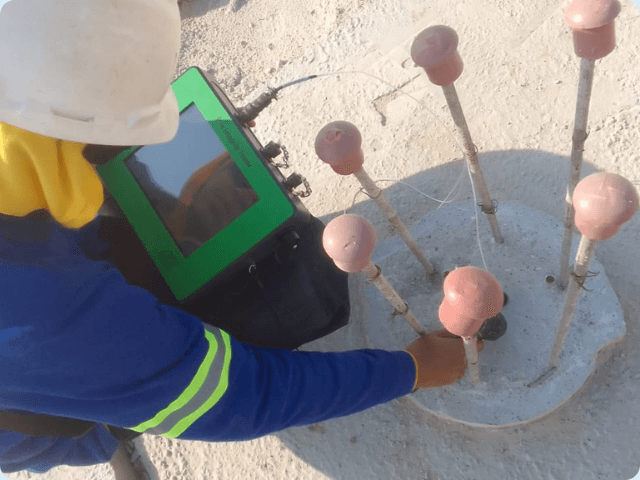

O QUE É: – O PIT (Pile Integrity Test), ou Ensaio de Integridade de Estacas por Método de Onda (Low Strain Impact Test), é um ensaio não destrutivo utilizado para avaliar a integridade física e estrutural do fuste de estacas moldadas in loco. Este ensaio permite detectar falhas internas, como descontinuidades, colapsos parciais, gargalos, rompimentos, segregações, zonas de concretagem deficiente que podem comprometer o desempenho da fundação.
Princípio do Método:
O PIT baseia-se na aplicação de um impacto de baixa energia na cabeça da estaca (geralmente com um martelo instrumentado), gerando uma onda de tensão que se propaga ao longo do fuste. Essa onda reflete ao encontrar variações de impedância mecânica (mudança de seção, material ou falhas). Um acelerômetro fixado na estaca capta essas reflexões. O sinal obtido é processado em um software específico que gera o gráfico de resposta temporal, permitindo análise técnica da continuidade da estaca.
Aplicações Típicas:
Verificação da integridade de estacas tipo hélice contínua, raiz, escavadas e pré-moldadas;
Controle de qualidade pós-execução;
Diagnóstico de fundações antigas;
Avaliação de estacas antes de reaproveitamento em ampliações.
Vantagens do Ensaio PIT:
Método não destrutivo: Nenhum dano ao elemento ensaiado;
Rápido e de baixo custo operacional;
Pode ser executado com estaca crua (sem carga);
Interpretação imediata em campo com software dedicado;
Permite amostragem em grande volume de estacas;
Limitações do Método:
Detecta variações significativas de seção, mas não fornece capacidade de carga (não substitui prova de carga);
Resultados mais confiáveis em estacas com geometria regular;
Profundidades muito grandes ou concreto de baixa qualidade dificultam a interpretação;
Requer acesso limpo e adequado à cabeça da estaca.
